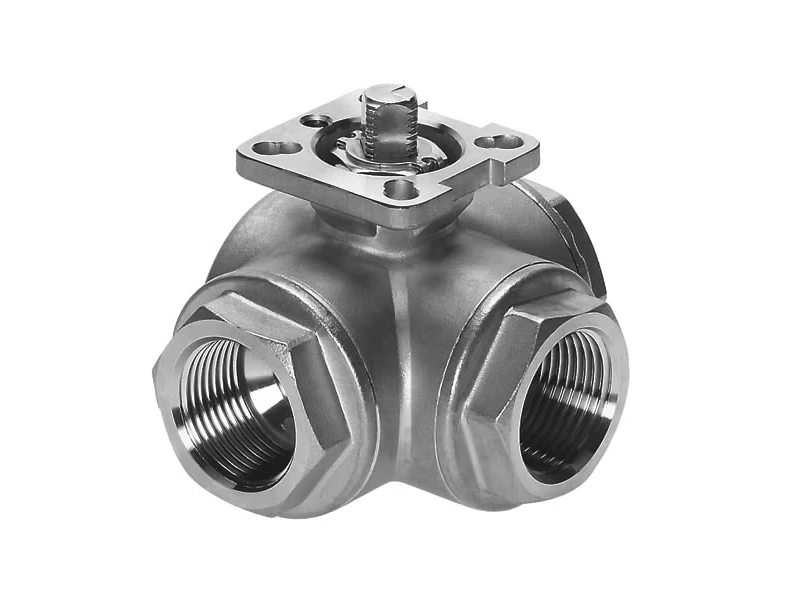

Краткое описание: Трехходовой / четырехходовой шаровой кран, номинальный диаметр: DN15~50 для типа NPT/SW, DN50 - DN450 для фланцевого типа; номинальное давление 1,6 МПа~6,4 МПа/1000WOG (2,5 МПа) для типа NPT/SW /150LB~1500LB для фланцевого типа; тип конструкции шаровой, соединение T / L TYPE
Краткое описание: Трехходовой / четырехходовой шаровой кран, номинальный диаметр: DN15~50 для типа NPT/SW, DN50 - DN450 для фланцевого типа; номинальное давление 1,6 МПа~6,4 МПа/1000WOG (2,5 МПа) для типа NPT/SW /150LB~1500LB для фланцевого типа; тип конструкции шаровой, соединение T / L TYPE
Краткое описание: Трехходовой / четырехходовой шаровой кран, номинальный диаметр: DN15~50 для типа NPT/SW, DN50 - DN450 для фланцевого типа; номинальное давление 1,6 МПа~6,4 МПа/1000WOG (2,5 МПа) для типа NPT/SW /150LB~1500LB для фланцевого типа; тип конструкции шаровой, соединение T / L TYPE
| Спецификация | |
| Тип клапана | Трехходовой шаровой кран, Четырехходовой шаровой кран |

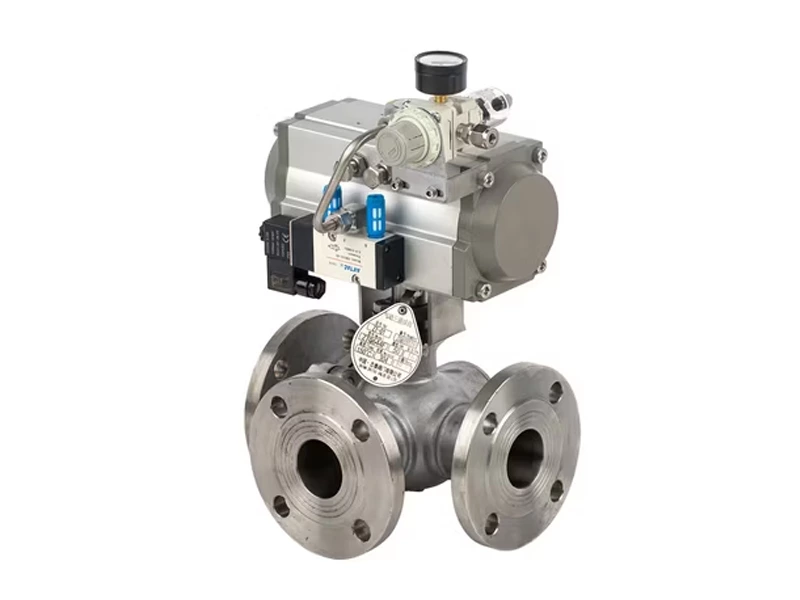

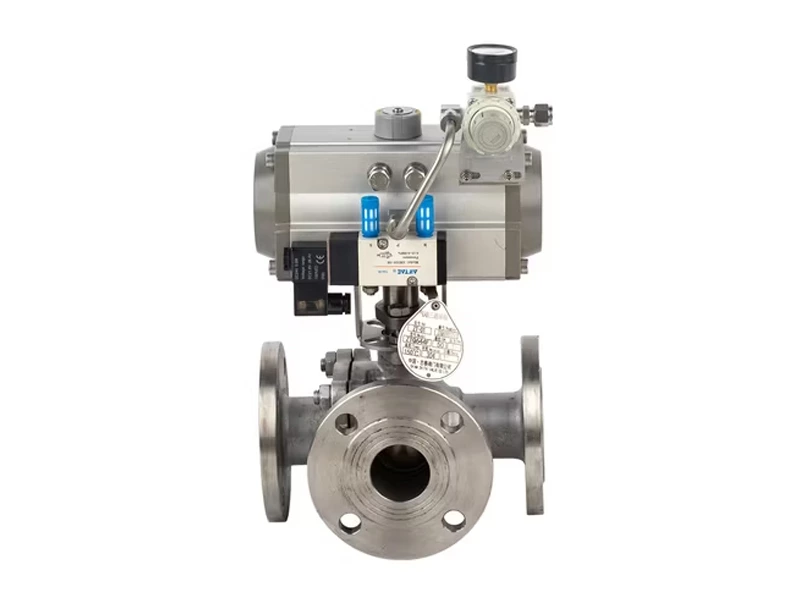

| Номинальный диаметр | DN15~50 для КОНЦЕВОГО ТИПА NPT/SW, DN50 ДО DN450 ДЛЯ ФЛАНЦЕВОГО ТИПА |
| Номинальное давление | 1,6 МПа~6,4 МПа/1000WOG (2,5 МПа) для типа NPT/SW и 150LB~1500LB для фланцевого типа |
| Тип структуры | Тип шара |
| Тип соединения | Фланец, Резьба |
| Рабочая температура | ≤350ºC (-20~232ºC~350ºC) |

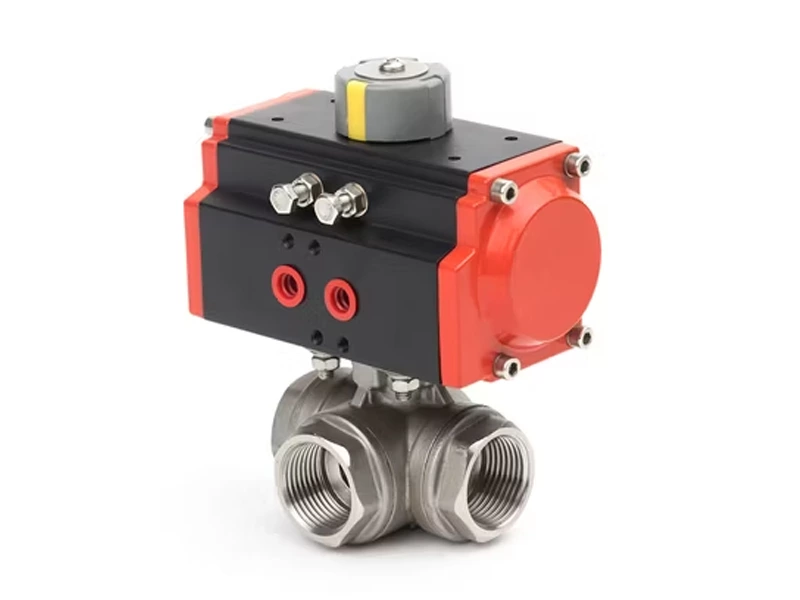

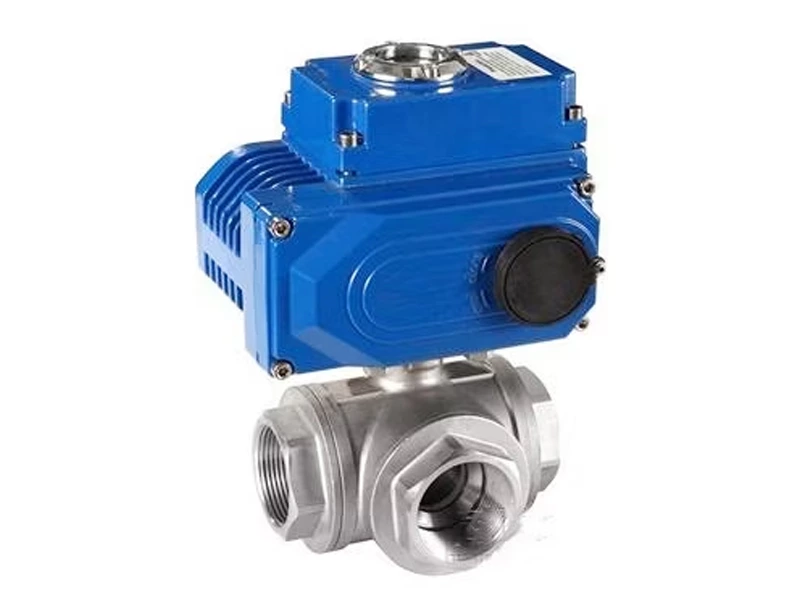

| Манера действия | Ручной, электрический, пневматический |
| Материал корпуса | Литая сталь, нержавеющая сталь |
| Стандарт дизайна | Китайский стандарт; АНСИ; ИИС; ДИН |
| Медиа приложения | Вода, нефть, газ, жидкость |
| Тип пружины | G.NPT.BSPT.BSP.DIN259/2999 |
| Q14F Резьбовой трехходовой шаровой кран из нержавеющей стали, подходящий для среды | Вода, нефть, газ и некоторые едкие жидкости (WO G) |
| Материал основных частей | ||
| Нет | Название детали | Материал |
| 1 | Тело | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 2 | Капот | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 3 | Мяч | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 4 | Сиденье | ПТФЭ/ПЭЭК/НЕЙЛОН |
| 5 | Корень | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 6 | Упаковка | ПТФЭ/ГРАФИТ |
| 7 | Прокладка | ПТФЭ |
| 8 | Гайка сальника | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 9 | Ручка | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 10 | Дирекция совета | Алюминий |
| 11 | Орех | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 12 | Запирающие устройства | УГЛЕРОДИСТАЯ СТАЛЬ/НЕРЖАВЕЮЩАЯ СТАЛЬ |
| 13 | Кожаные ножны | Пластик |
| Особенности дизайна |
| 1. Конструкция уплотнения штока с двойным уплотнительным кольцом третьего груза. |
| 2. Конструкция взрывозащищенного устройства штока клапана. |
| 3. Большие ламинаты ограничивают деформационное пространство конструкции. |
| 4. Конструкция платформы соответствует стандарту IS05211. |
| 5. Многослойное уплотнение штока TA-luft VDI2400 с нулевой утечкой. |
| 6. Двойная сборка шрапнели в форме бабочки — ненадлежащая конструкция. |
| 7. Огнестойкая конструкция сиденья. |
| 8. Конструкция устройства для невидимой фиксации положения. |
| 9. Антистатическая конструкция устройства. |
| Характеристики продукта |
| 1. Трехходовой шаровой кран любого прохода может использоваться в качестве входа без утечки и может быть изготовлен в виде канала L-типа или T-типа в соответствии с рабочими условиями, что делает установку более удобной. |
| 2. Осмотр и техническое обслуживание можно проводить без снятия всего корпуса клапана после сброса давления в системе. |
| 3. Трехходовой шаровой кран делится на L-тип и T-тип, в зависимости от направления потока среды для переключения, может соединять два взаимно перпендикулярных канала; T-тип подходит для дополнительного потока, слияния или переключения направления потока. |
| 4. Конструкция трехходового шарового крана с двухседельным уплотнением компактна, имеет красивый внешний вид, хорошую герметичность, может достигать переключения среднего потока трубопровода, а также может соединять или закрывать друг друга два вертикальных канала. |
| 5.1 Фланцевый конец: GB/T9113, ASME B16.5, JIS B2212, DIN 2543-2545 5.2 Взрывозащищенный вал/редукция расхода 5.3 Точное литье 5.4 Управление Платформа ISO 5211 5.5 Устройство для навесного замка 5.6 Четыре сиденья 5.7 Используются порты L или T Ручки, вращающиеся на 360 ° |
Основные размеры----Трехходовой шаровой кран с высокой платформой (L-тип)
| РАЗМЕР | Д | Л | ЧАС | Д1 | Б | В1 | В2 | ЧАС | ВЕС(г) |
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1″ | 20.0 | 87 | 66 | 126 | 43,5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
Основные размеры-----Трехходовой шаровой кран с высокой платформой (Т-тип)
| РАЗМЕР | Д | Л | ЧАС | Д1 | Б | Ф | Г | В1 | В2 | ЧАС | ВЕС(г) |
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
| 3/4″ | 16 | 85 | 64 | 126 | 81,5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
| 11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2″ | 38.1 | 148 | 106 | 204 | 138,5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
Основные размеры для фланцевых соединений. Для получения дополнительной информации свяжитесь с нашим отделом продаж.
