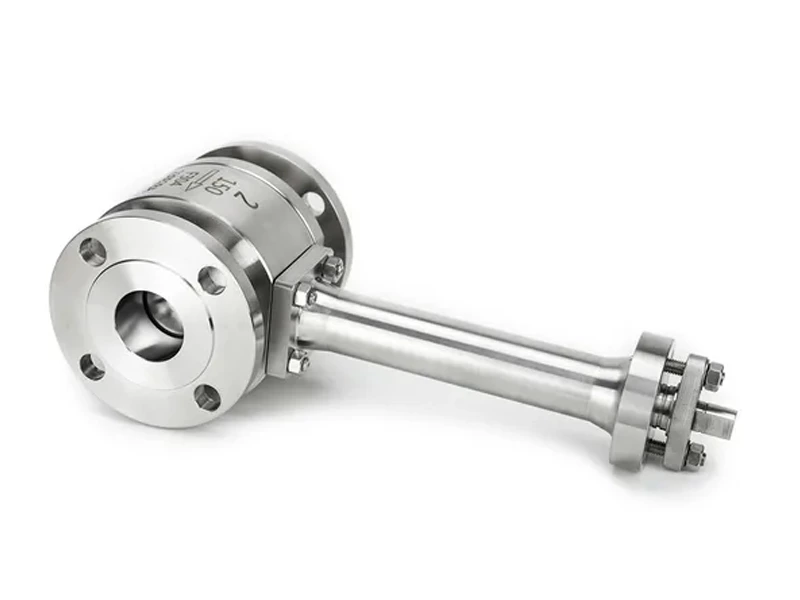

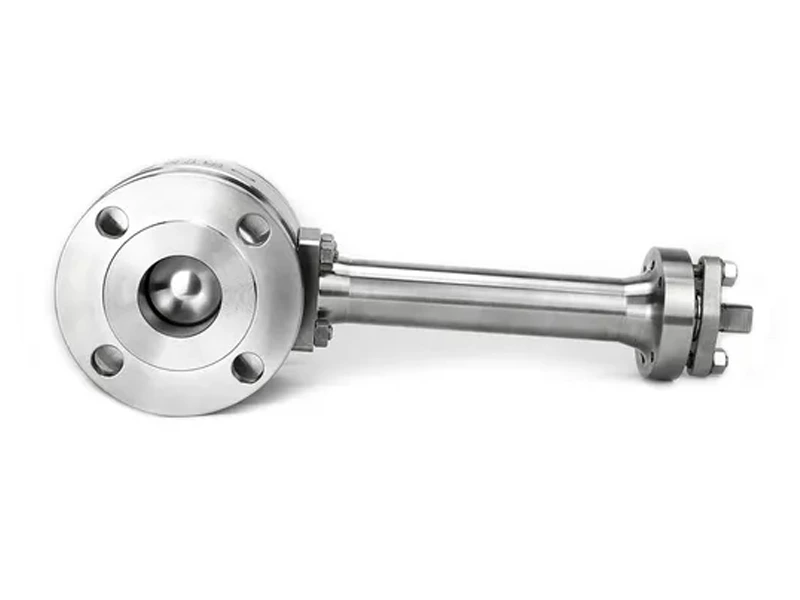

Криогенный шаровой кран

Криогенные шаровые краны изготавливаются для экстремально низких температур и криогенных применений. Клапаны спроектированы с интегральным удлинителем крышки, который предотвращает попадание криогенных жидкостей на уплотнение штока, позволяя жидкостям кипеть и превращаться в газ. Это минимизирует потери энергии вдоль удлинителя и защищает клапан от неисправностей. Структурная целостность клапана сводит к минимуму любую термическую деформацию внутренних компонентов, вызванную перепадом температур, обеспечивая наивысший уровень производительности для герметичного закрытия в критических месторождениях СПГ.

КОНСТРУКЦИЯ КЛАПАНА

На основе BS 6364, MESC 77/200, ISO 28921‐1 и требований заказчика

ДИАПАЗОН ТЕМПЕРАТУР

от -320 до 212°F (от -196 до 120°C)

РАЗМЕР

NPS 1-30 (DN 25-750)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

ASME 150 - ASME 900

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

RF, RTJ согласно B16.5 и B16.47

BW, стыковая сварка согласно B16.25

МАТЕРИАЛЫ

Низкотемпературная углеродистая сталь, нержавеющая сталь, дуплексная, супердуплексная, инконель.

ДИЗАЙН КОРПУСА

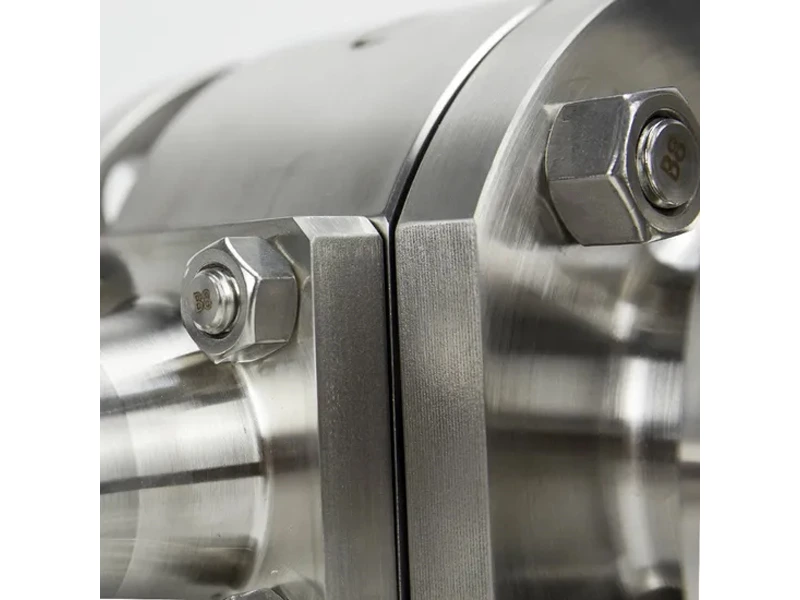

Кованые болтовые двух- и трехсекционные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердосплавным покрытием на шаре и седле

Конструкция сиденья предотвращает скопление жидкости в полости тела

ФУНКЦИИ

Вторичные уплотнения из чистого графита

Антистатическое устройство

Противовыбросовый шток

Конфигурация манжетного уплотнения

Доступно уплотнение штока с низким уровнем неконтролируемых выбросов

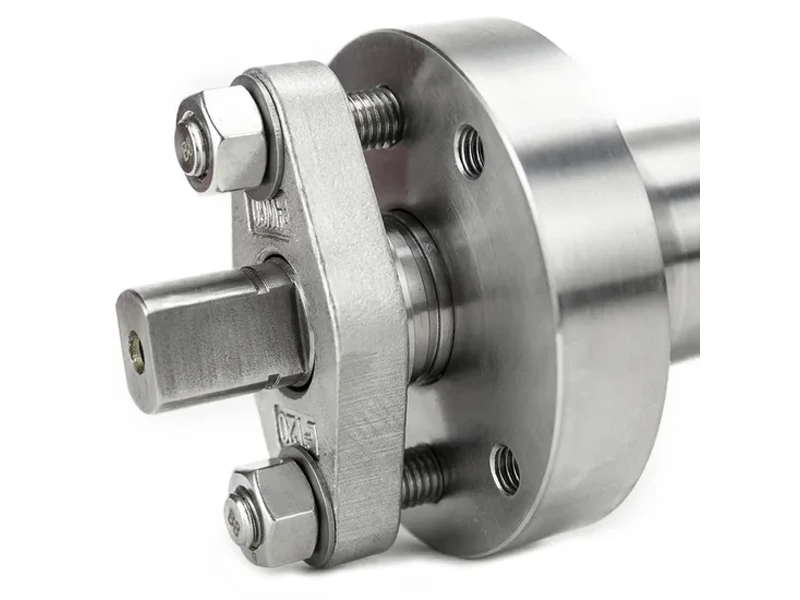

Удлиненный капот для эксплуатации при низких и криогенных температурах

ОПЕРАТОР

Руководство: гаечный ключ или шестерня с замком

Привод: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие инспекциям и испытаниям BS 6364, MESC 77/200, ISO 28921‐1

Пожаробезопасен и испытан на огнестойкость в соответствии с API 607/API 6FA/ISO 10497

Сертификация SIL 3 согласно IEC61508

Неконтролируемые выбросы согласно ISO15848

Директива ЕС 2014/68/ЕС
