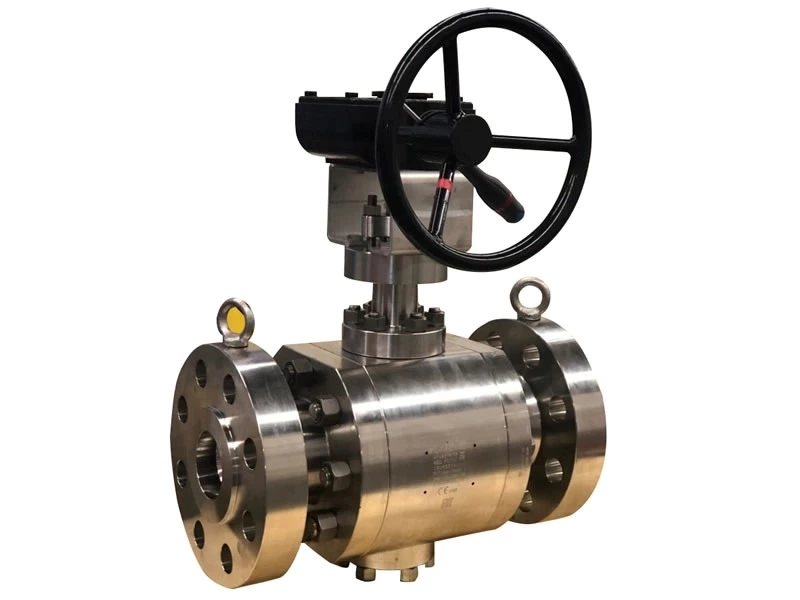

Шаровой кран высокого давления

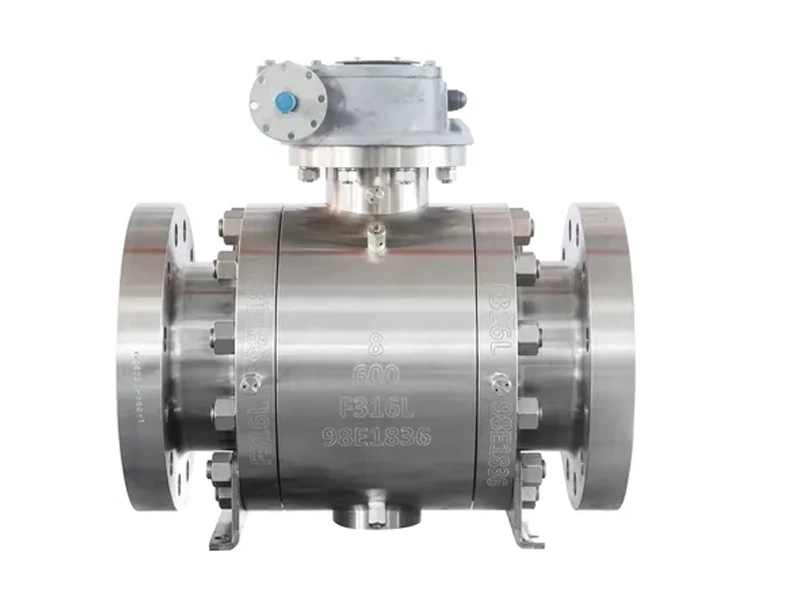

Мы предлагаем широкий ассортимент двух- или трехкомпонентных кованых болтовых шаровых кранов с цапфовым креплением. Два независимых седла обеспечивают легкую двунаправленную герметизацию, гарантируя наивысший уровень герметичности и надежности в условиях высокого давления и температуры в критических условиях изоляции. Компактные шаровые краны высокого давления имеют ту же надежность и уровень качества, что и традиционные клапаны API, но со значительной экономией пространства и веса благодаря компактной конструкции фланца, встроенного в затворы клапана. Компактные сварные фланцы с горловиной, которые соединяют трубопровод с клапаном, обеспечивают дополнительную экономию пространства. Мы проектируем и выбираем материалы полностью настраиваемыми для соответствия спецификациям проекта заказчика

КОНСТРУКЦИЯ КЛАПАНА

на основе API 6D / ASME 16.34 и требований заказчика

ДИАПАЗОН ТЕМПЕРАТУР

от -150 до 428°F (от -101 до 220°C)

РАЗМЕР

NPS 2 -24 (DN 50-600)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

ASME 900 - ASME 2500

ЛИЦОМ К ЛИЦУ

Согласно API 6D / ASME B16.10

КОНЦЕВЫЕ СОЕДИНЕНИЯ

Компактный фланец Norsok L005

Компактный фланец Freudenberg/Grayloc

ДИЗАЙН КОРПУСА

Кованые болтовые двух- и трехсекционные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердосплавным покрытием на шаре и седле

Двойные поршневые седла

Комбинированные сиденья

ФУНКЦИИ

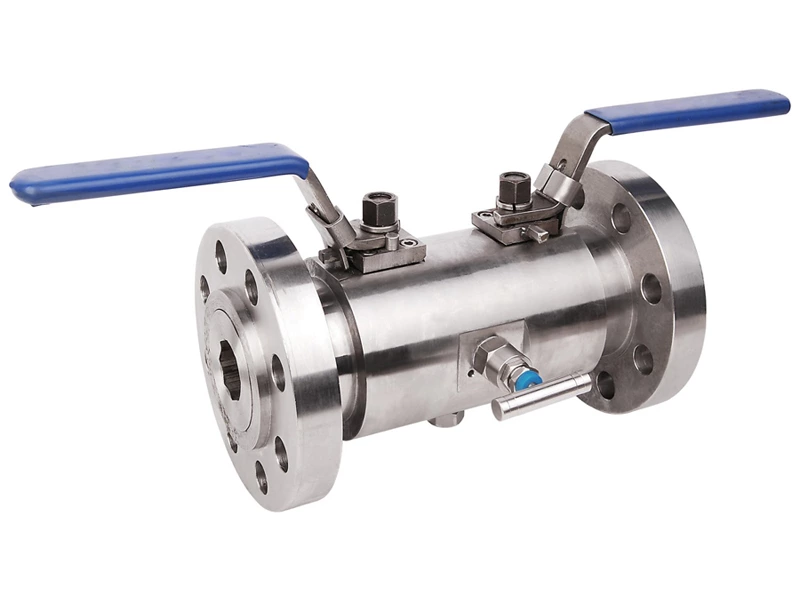

Конструкция с двойным запором и выпуском (DBB)

Вторичные уплотнения из чистого графита

Антистатическое устройство

Противовыбросовый шток

Конфигурация манжетного уплотнения

Доступна экстренная инъекция герметика на седла и шток

Доступно уплотнение штока с низким уровнем неконтролируемых выбросов

Наложение CRA на все динамические уплотнительные области или на все смачиваемые части доступно

Компактная и легкая конструкция

Более легкие фланцы для приварки к трубам с воротником и меньшими размерами обеспечивают экономию веса до 80%

ОПЕРАТОР

Руководство: гаечный ключ или механизм с замком

Привод: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие инспекциям и испытаниям API 6D, ISO 5208 и API 598

Пожаробезопасен и испытан на огнестойкость в соответствии с API 607/API 6FA/ISO 10497

Сертификация SIL 3 согласно IEC61508

Неконтролируемые выбросы согласно ISO15848

Директива ЕС 2014/68/ЕС
