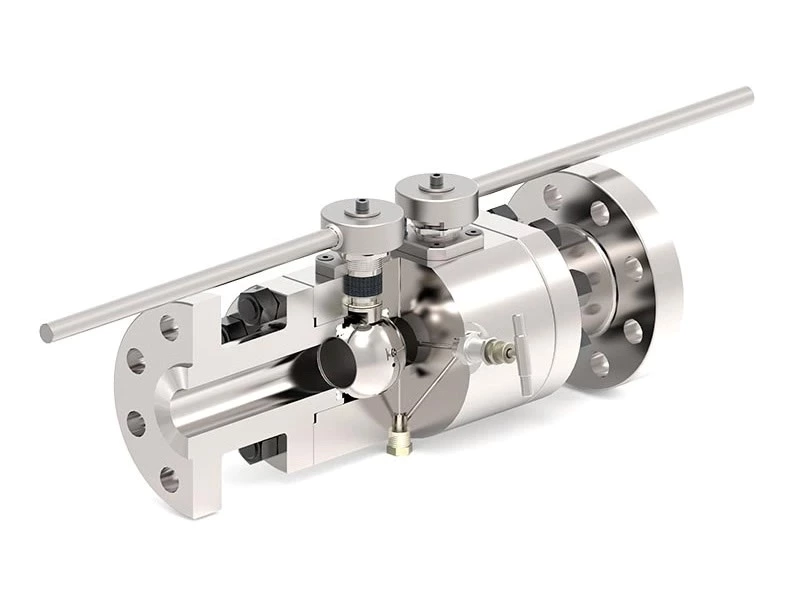

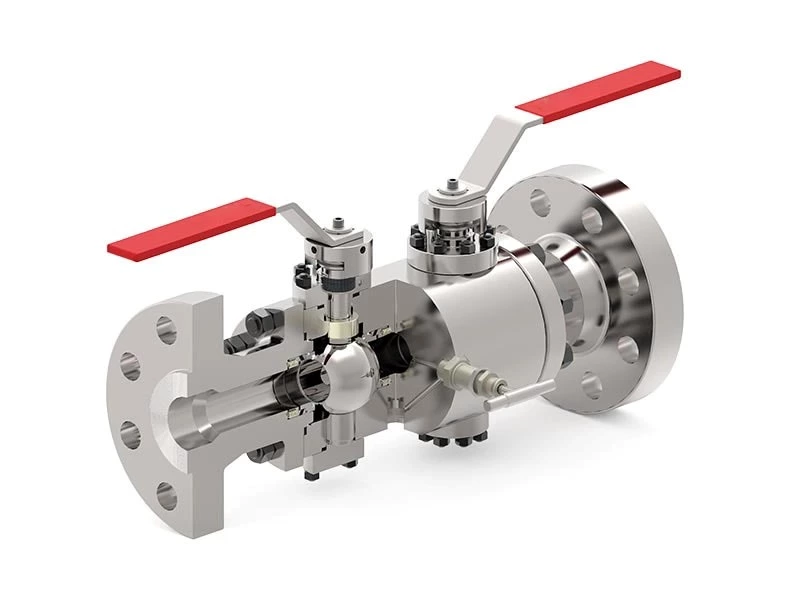

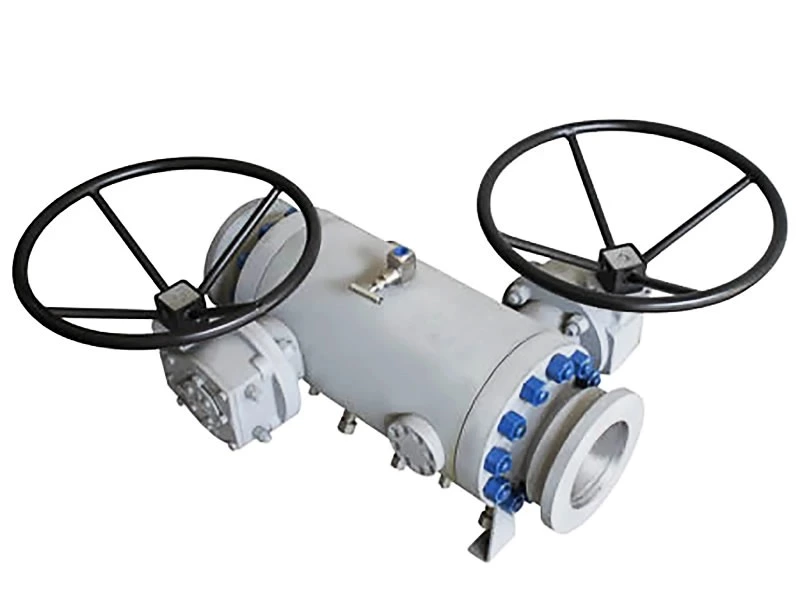

Модульный двойной запорно-спускной клапан (DBB)

Клапаны, подходящие для добычи, переработки, транспортировки, распределения нефти и газа, химической и нефтехимической переработки, включая изоляцию системы, измерение уровня давления и расхода, слив приборов, впрыск химикатов и отбор проб для небольших размеров.

КОНСТРУКЦИЯ КЛАПАНА

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292.

ДИАПАЗОН ТЕМПЕРАТУР

от -58 до 392°F (от -50 до 200°C)

РАЗМЕР

NPS 1/2-36 (DN 10-900)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

ASME 150 - ASME 2500

ЛИЦОМ К ЛИЦУ

В соответствии со стандартом производителя или требованиями заказчика.

КОНЦЕВЫЕ СОЕДИНЕНИЯ

RF, RTJ согласно B16.5 и B16.47

BW, стыковая сварка согласно B16.25

SW, сварка враструб согласно B16.11

МАТЕРИАЛЫ

Низкотемпературная и низколегированная углеродистая сталь

Нержавеющая сталь, дуплекс и супердуплекс

Никелевые сплавы, Титан

ДИЗАЙН КОРПУСА

Кованые и литые болтовые двух- и трехсоставные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердосплавной наплавкой на шар и седло

Двойные поршневые седла

Комбинированные сиденья

ФУНКЦИИ

Конструкция с двойным запором и выпуском (DBB)

Вторичные уплотнения из чистого графита

Антистатическое устройство

Противовыбросовый шток

Доступна экстренная инъекция герметика на седла и шток

Доступно уплотнение штока с низким уровнем неконтролируемых выбросов

Уплотнительное кольцо/манжетное уплотнение и конфигурация графита

Наложение CRA на все динамические уплотнительные области или на все смачиваемые части доступно

Доступен удлиненный капот для низких и высоких температур.

ОПЕРАТОР

Руководство: гаечный ключ или механизм с замком

Привод: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие инспекциям и испытаниям API 6D, ISO 5208 и API 598

Пожаробезопасен и испытан на огнестойкость в соответствии с API 607/API 6FA/ISO 10497

Сертификация SIL 3 согласно IEC61508

Неконтролируемые выбросы согласно ISO15848

Директива ЕС 2014/68/ЕС
